Stenové sendvičové panely MiWo
Druhy stenových sendvičových panelov ARPANEL MiWo
ARPANEL S MiWo
Stenové sendvičové panely ARPANEL S MiWo – štandardný upevňovací systém
ARPANEL S MiWo MXL
Stenové sendvičové panely ARPANEL S MiWo MXL – štandardný upevňovací systém
ARPANEL S MiWo Lt
Stenové sendvičové panely ARPANEL S MiWo Lt – štandardný upevňovací systém
ARPANEL SU MiWo
Stenové sendvičové panely ARPANEL SU MiWo – skrytý upevňovací systém
Stenové sendvičové panely ARPANEL S MiWo – štandardný upevňovací systém
Stenový sendvičový panel ARPANEL S MiWo a MiWo MXL je vyrobený z dvoch vrstiev pozinkovaného a povlakovaného oceľového plechu (vnútornej a vonkajšej), ako aj z konštrukčno-izolačného jadra z minerálnej vlny. Jadro poskytuje panelu vynikajúce protipožiarne vlastnosti, a taktiež tepelné a akustické parametre, a v kombinácii s pozinkovaným oceľovým plechom najvyššej kvality zodpovedá za vysokú mechanickú pevnosť a životnosť, čo sa premieta do dlhodobej životnosti objektu postaveného s použitím sendvičových panelov ARPANEL. Konštrukcia sendvičových panelov umožňuje rýchlu a jednoduchú montáž v horizontálnom aj vertikálnom usporiadaní. Vďaka všetkým týmto faktorom stenové sendvičové panely ARPANEL S MiWo a MiWo MXL spĺňajú najvyššie európske štandardy. Výborne sa osvedčia v objektoch, kde je veľmi dôležitá požiarna bezpečnosť, napríklad ako vonkajšie a vnútorné požiarne deliace priečky. Na druhej strane sendvičové panely ARPANEL MiWo MXL so zvýšenou hustotou jadra sú ideálnym riešením, keď sú vyžadované výrobky so zvýšenou nosnosťou a mechanickou pevnosťou, aby nebolo nutné inštalovať dodatočné konštrukčné prvky.
| Hrúbka [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | 220* | 242* |
| Systém upevnenia | štandardný | ||||||||
| Izolačné jadro | minerálna vlna MiWo | ||||||||
| Šírka panelu [mm] | 1000 / 1100 / 1150 | ||||||||
| Dostupné dĺžky [m] | 2-14,5 | ||||||||
| Hrúbka obkladov (vrstiev) [mm] | vonkajší 0,5-0,7 / vnútorný 0,5-0,7 | ||||||||
| Hustota jadra [kg/m³] | 105±10% | ||||||||
| Hmotnosť [kg/m²] | 17,5 | 19,6 | 21,8 | 25,0 | 26,1 | 28,3 | 30,4 | 32,6 | 35 |
| Súčiniteľ prestupu tepla Ud,S = W/[m² x K] | 0,48 | 0,39 | 0,32 | 0,26 | 0,24 | 0,22 | 0,20 | 0,18 | 0,16 |
| Požiarne vlastnosti: | |||||||||
| podľa PN-B-02867 | NRO | ||||||||
| podľa PN-EN 13501-1 | A2-s1,d0 | ||||||||
| podľa PN-EN 13501-2 VERTIKÁLNE | E 60 / EI 60 |
E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 |
| podľa PN-EN 13501-2 HORIZONTÁLNE | E 60 / EI 60 | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
| podľa PN-EN 13501-2:2016 STROPNÉ | NPD | EI 30 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 |
| podľa PN-EN 13501-5 |
nepoužiteľné |
||||||||
| Špecifická zvuková izolácia | 30 (-1;-2) | 32 (-1;-3) | 32 (-1;-3) | 32 (-2;-4) | 32 (-2;-4) | 32 (-3;-5) | 31 (-1;-3) | 31 (-1;-3) | 31 (-1;-3) |
| Koeficient absorpcie zvuku | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| *Hrúbky 220mm a 242mm sú vyrábané na špeciálnu objednávku, po dohode s výrobcom. | |||||||||
Profilovanie vonkajšieho plášťa

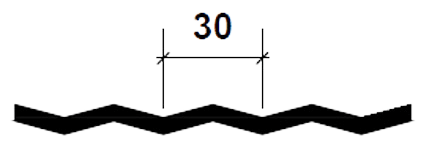

Mikro 30

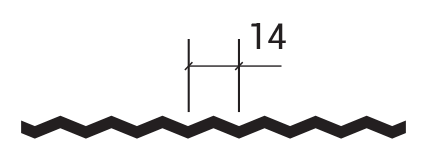

Mikro 14

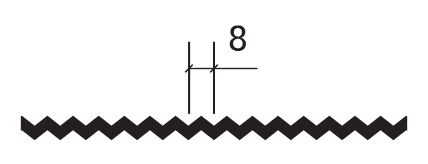

Mikro 8

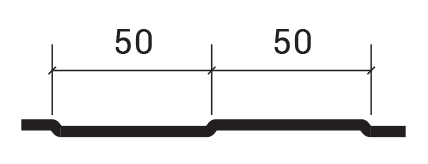

Lineárna
Hladká
Profilovanie vnútorného plášťa
Lineárna
Hladká
Mikro 20
Stenové sendvičové panely ARPANEL S MiWo MXL – štandardný upevňovací systém
Stenový sendvičový panel ARPANEL S MiWo a MiWo MXL je vyrobený z dvoch vrstiev pozinkovaného a povlakovaného oceľového plechu (vnútornej a vonkajšej), ako aj z konštrukčno-izolačného jadra z minerálnej vlny. Jadro poskytuje panelu vynikajúce protipožiarne vlastnosti, a taktiež tepelné a akustické parametre, a v kombinácii s pozinkovaným oceľovým plechom najvyššej kvality zodpovedá za vysokú mechanickú pevnosť a životnosť, čo sa premieta do dlhodobej životnosti objektu postaveného s použitím sendvičových panelov ARPANEL. Konštrukcia sendvičových panelov umožňuje rýchlu a jednoduchú montáž v horizontálnom aj vertikálnom usporiadaní. Vďaka všetkým týmto faktorom stenové sendvičové panely ARPANEL S MiWo a MiWo MXL spĺňajú najvyššie európske štandardy. Výborne sa osvedčia v objektoch, kde je veľmi dôležitá požiarna bezpečnosť, napríklad ako vonkajšie a vnútorné požiarne deliace priečky. Na druhej strane sendvičové panely ARPANEL MiWo MXL so zvýšenou hustotou jadra sú ideálnym riešením, keď sú vyžadované výrobky so zvýšenou nosnosťou a mechanickou pevnosťou, aby nebolo nutné inštalovať dodatočné konštrukčné prvky.
| Hrúbka [mm] | 100 | 120 | 150 | 160 | 180 | 200 | |||
| Systém upevnenia | štandardný | ||||||||
| Izolačné jadro | minerálna vlna MiWo | ||||||||
| Šírka panelu [mm] | 1000 / 1100 / 1150 | ||||||||
| Dostupné dĺžky [m] | 2-14,5 | ||||||||
| Hrúbka obkladov (vrstiev) [mm] | vonkajší 0,5-0,7 / vnútorný 0,5-0,7 | ||||||||
| Hustota jadra [kg/m³] | 113±10% | ||||||||
| Hmotnosť [kg/m²] | 20,3 | 22,6 | 26,1 | 27,2 | 29,5 | 31,8 | |||
| Súčiniteľ prestupu tepla Ud,S = W/[m² x K] | 0,40 | 0,33 | 0,27 | 0,25 | 0,22 | 0,20 | |||
| Požiarne vlastnosti: | |||||||||
| podľa PN-B-02867 | NRO | ||||||||
| podľa PN-EN 13501-1 | A2-s1,d0 | ||||||||
| podľa PN-EN 13501-2 | E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | |||
| podľa PN-EN 13501-2 HORIZONTÁLNE | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 240 |
E 240 / EI 240 |
|||
| Špecifická zvuková izolácia | 31 (-1,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | |||
| Koeficient absorpcie zvuku | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |||
Profilovanie vonkajšieho plášťa
Mikro 30
Mikro 14
Mikro 8
Lineárna
Hladká
Profilovanie vnútorného plášťa
Lineárna
Hladká
Mikro 20

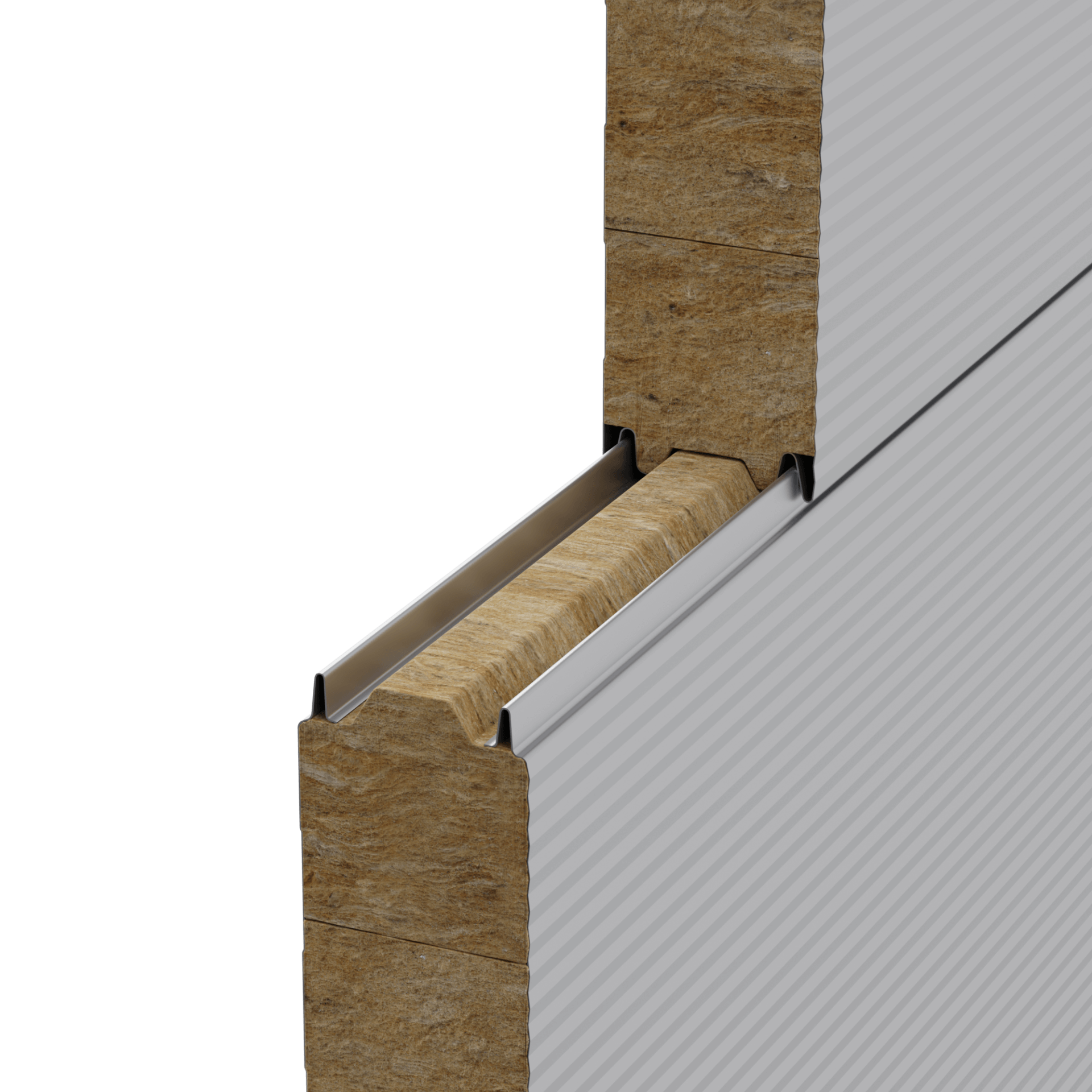

Stenové sendvičové panely ARPANEL S MiWo Lt – štandardný upevňovací systém
Je to moderný produktový rad stenových sendvičových panelov so zlepšenými tepelnoizolačnými parametrami. Panel ARPANEL S MiWo Lt je vyrobený z dvoch vrstiev pozinkovaného a povlakovaného oceľového plechu (vnútornej a vonkajšej), ako aj z konštrukčno-izolačného jadra z minerálnej vlny. Vďaka použitiu minerálnej vlny jadro poskytuje vynikajúce protipožiarne vlastnosti a veľmi dobré tepelnoizolačné a akustické parametre. V kombinácii s pozinkovaným oceľovým plechom špičkovej kvality sa panel vyznačuje vysokou mechanickou pevnosťou a životnosťou. Konštrukcia sendvičových panelov umožňuje rýchlu a jednoduchú montáž v horizontálnom aj vertikálnom usporiadaní. ARPANEL S MiWo Lt je ideálnym riešením pre objekty, kde kľúčovými faktormi sú požiarna bezpečnosť a súlad s požiadavkami triedy A2 reakcie na oheň.
| Hrúbka [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | ||
| Systém upevnenia | štandardný | ||||||||
| Izolačné jadro | minerálna vlna MiWo | ||||||||
| Šírka panelu [mm] | 1000 / 1100 / 1150 | ||||||||
| Dostupné dĺžky [m] | 2-14,5 | ||||||||
| Hrúbka obkladov (vrstiev) [mm] | vonkajší 0,5-0,7 / vnútorný 0,5-0,7 | ||||||||
| Hustota jadra [kg/m³] | 85±10% | ||||||||
| Hmotnosť [kg/m²] | 16,1 | 17,8 | 19,5 | 22,0 | 22,9 | 24,6 | 26,3 | ||
| Súčiniteľ prestupu tepla Ud,S = W/[m² x K] | 0,46 | 0,37 | 0,31 | 0,25 | 0,23 | 0,21 | 0,19 | ||
| Požiarne vlastnosti: | |||||||||
| podľa PN-B-02867 | NRO | ||||||||
| podľa PN-EN 13501-1 | A2-s1,d0 | ||||||||
| podľa PN-EN 13501-2 VERTIKÁLNY | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| podľa PN-EN 13501-2 HORIZONTÁLNE | NPD | NPD | E 45 / EI 45 |
E 45/ EI 45 |
E 45 / EI 45 |
E 45 / EI 45 |
E 180 / EI 120 |
||
| Špecifická zvuková izolácia | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| Koeficient absorpcie zvuku | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
Profilovanie vonkajšieho plášťa
Mikro 30
Mikro 14
Mikro 8
Lineárna
Hladká
Profilovanie vnútorného plášťa
Lineárna
Hladká
Mikro 20

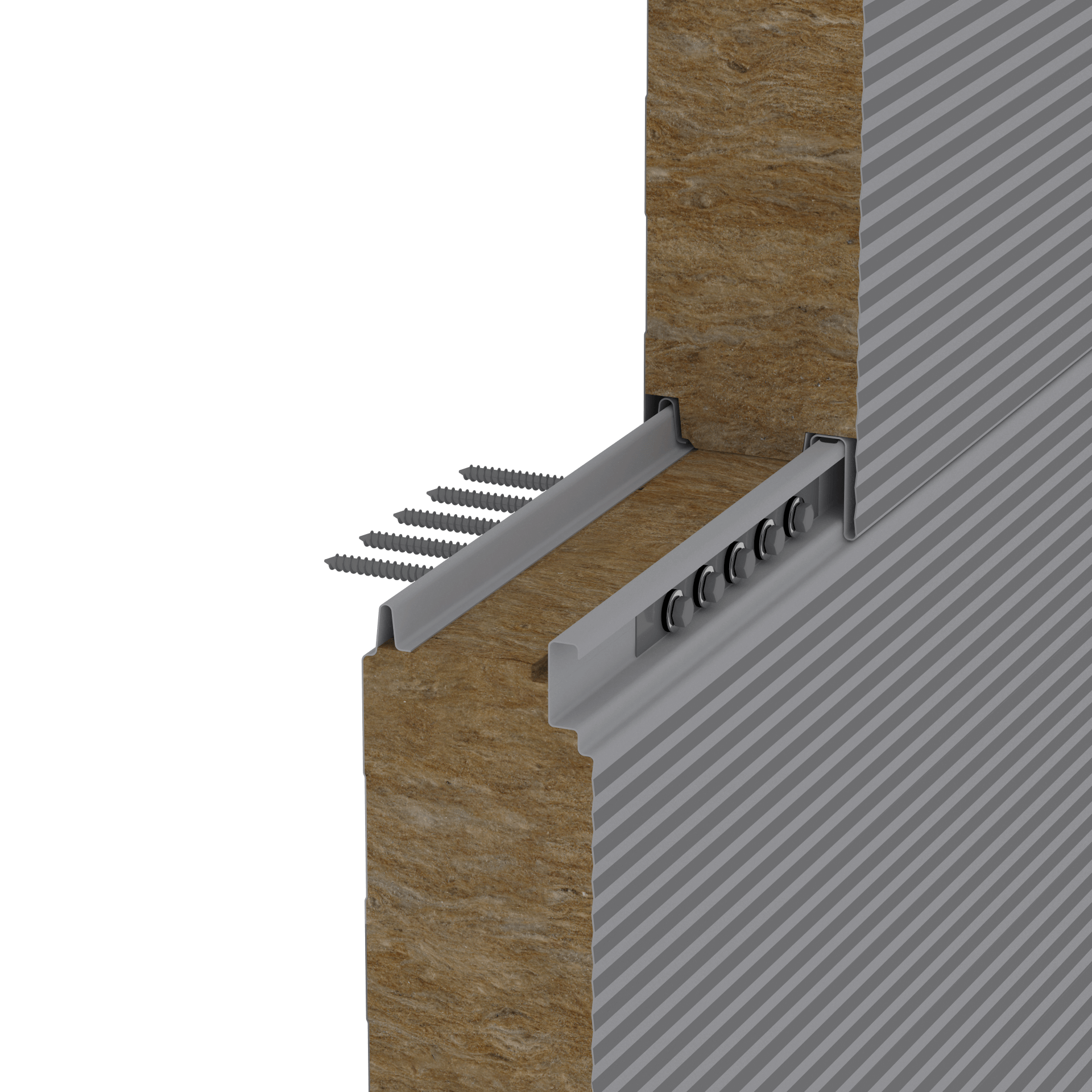

Stenové sendvičové panely ARPANEL SU MiWo – skrytý upevňovací systém
ARPANEL SU MiWo sú sendvičové stenové panely s jadrom z minerálnej vlny a skrytým upevňovacím systémom, ktoré zaisťujú vynikajúce protipožiarne vlastnosti a skvelé akustické parametre. Inovatívny zámok so špeciálnym prvkom na prenos zaťaženia umožňuje získať mimoriadne estetický vizuálny efekt bez viditeľných spojovacích prvkov na fasáde. Tieto panely sa môžu montovať vertikálne aj horizontálne na oceľové, železobetónové a drevené konštrukcie. Tvar zámku a prvku na prenos zaťaženia bol navrhnutý tak, aby bola dosiahnutá čo najväčšia únosnosť spoja panelu a miesta pripevnenia panelu ku konštrukcii. Tento produkt je určený do priemyselných, skladových, výrobných, obchodných objektov a verejných budov so zvýšenými požiadavkami z hľadiska reakcie na oheň, ako aj so zvýšenou triedou požiarnej odolnosti a vysokou akustickou izoláciou.
| Hrúbka [mm] | 100 | 120 | 150 | 200 | 242* | ||||
| Systém upevnenia | skrytý | ||||||||
| Izolačné jadro | minerálna vlna MiWo | ||||||||
| Šírka panelu [mm] | 1000 | ||||||||
| Dostupné dĺžky [m] | 2-14,5 | ||||||||
| Hrúbka obkladov (vrstiev) [mm] | vonkajší 0,5-0,7 / vnútorný 0,5-0,7 | ||||||||
| Hustota jadra [kg/m³] | 105±10% | ||||||||
| Hmotnosť [kg/m²] | 20,5 | 22,6 | 25,9 | 31,3 | 35,8 | ||||
| Súčiniteľ prestupu tepla Ud,S = W/[m² x K] | 0,39 | 0,32 | 0,26 | 0,20 | 0,16 | ||||
| Požiarne vlastnosti: | |||||||||
| podľa PN-B-02867 | NRO | ||||||||
| podľa PN-EN 13501-1 | A2-s1,d0 | ||||||||
| podľa PN-EN 13501-2 VERTIKÁLNE | E 30/EI 30 | E 45/EI 45 | E 60/EI 60 | E 90/EI 90 | E 120/EI 120 | ||||
| podľa PN-EN 13501-2 HORIZONTÁLNE | NPD | NPD | NPD | NPD | NPD | ||||
| Špecifická zvuková izolácia | 31 (-2;-3) | 30 (-2;-4) | 31 (-2;-3) | 30 (-2;-4) | 30 (-2;-4) | ||||
| Koeficient absorpcie zvuku | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | ||||
| *Hrúbka 242 mm sa vyrába na špeciálnu objednávku, po konzultácii s výrobcom. | |||||||||
Profilovanie vonkajšieho plášťa
Mikro 30
Mikro 14
Mikro 8
Lineárna
Hladká
Profilovanie vnútorného plášťa
Lineárna
Hladká
Mikro 20
