Oplechovanie pre fasádny systém vertikálneho kladenia (OBPI)

Oplechovania sú súčasťou systému ľahkého opláštenia zo sendvičových panelov. Okrem toho sa používajú ako samostatný dokončovací prvok. Vďaka ním je možné spájať a dokončovať steny, ako aj iné prvky konštrukcií vyrobených zo sendvičových panelov. Oplechovania sú vyrobené z pozinkovaného plechu s polyesterovým povlakom 25 μm so štandardnou hrúbkou 0,50, 0,63, 0,70, 0,75 mm a dĺžkou od 1,00 m do 6,00 m. Ostatné dĺžky je potrebné konzultovať s výrobcom;

Ponuka sendvičových panelov ARPANEL:

OBPI -1 OBPI-2 OBPI-3 OBPI-4 OBPI-5 OBPI-6 OBPI-7 OBPI-8 OBPI-9 OBPI-10 OBPI-11 OBPI-12 OBPI-13 OBPI-14 OBPI-15 OBPI-16 OBPI-17 OBPI-18 OBPI-19 OBPI-20

Krycie oplechovanie vnútorné

OBPI -1

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	250

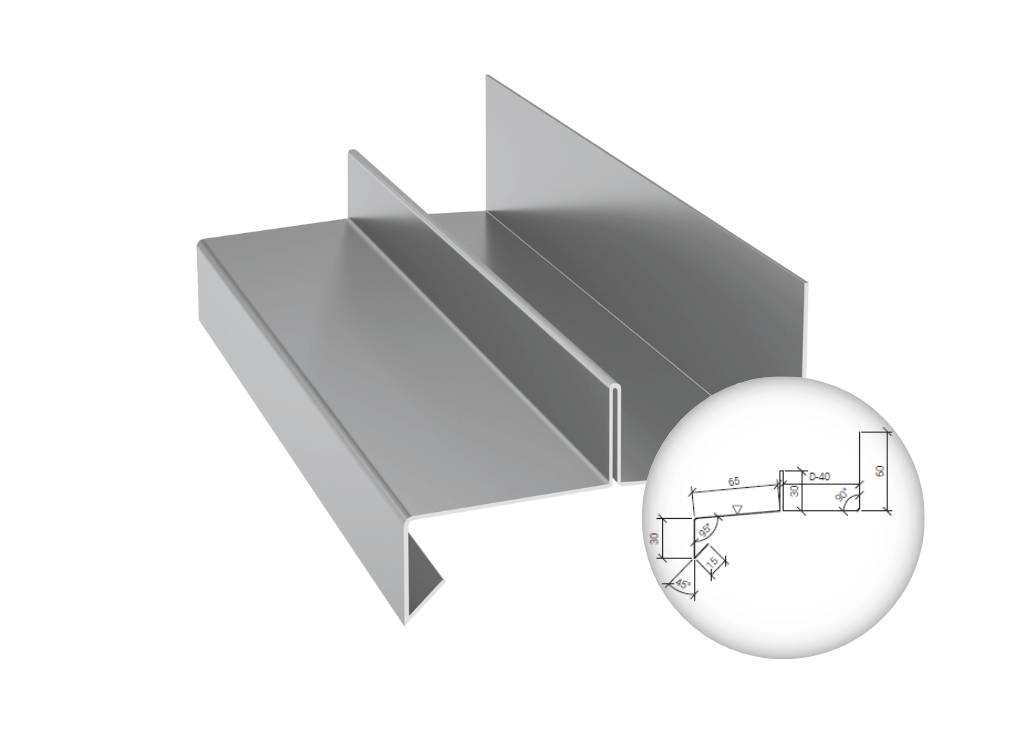

Odkvapové oplechovanie A

OBPI-2

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60	80	100	120
Rozvinutá šírka [mm]	190	210	230	250

Odkvapové oplechovanie B

OBPI-3

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40-200
Rozvinutá šírka [mm]	123

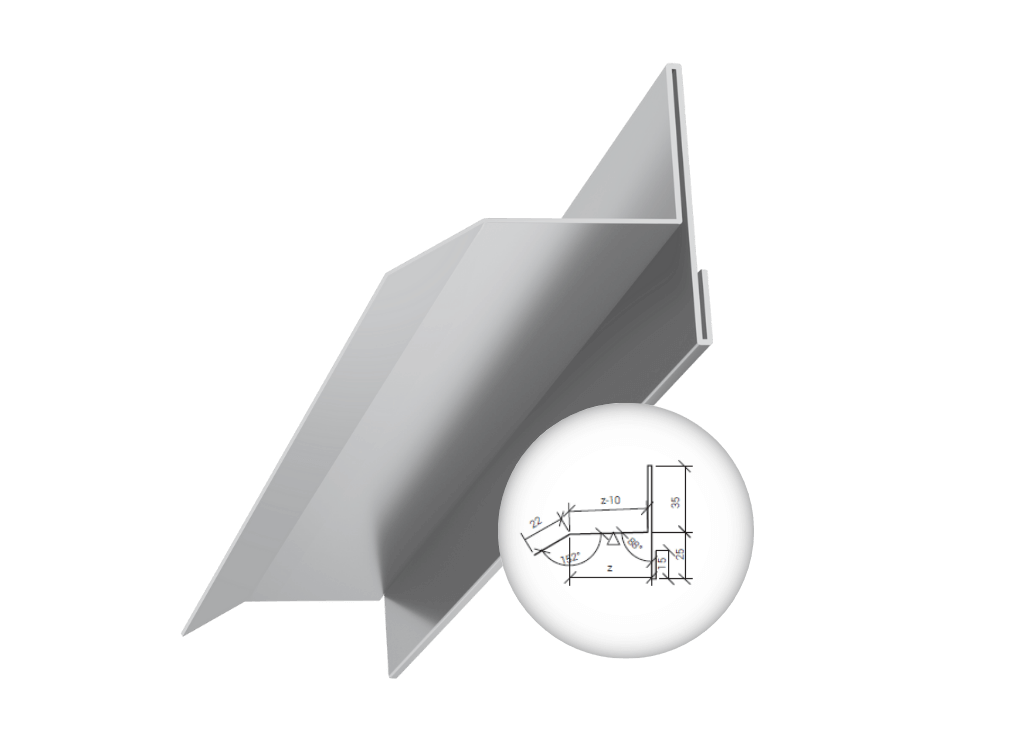

Nadokenné oplechovanie

OBPI-4

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	54 + z

Oplechovanie brány

OBPI-5

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60	80	100	120
Rozvinutá šírka [mm]	133 + z1 + z2	153 + z1 + z2	173 + z1 + z2	193 + z1 + z2

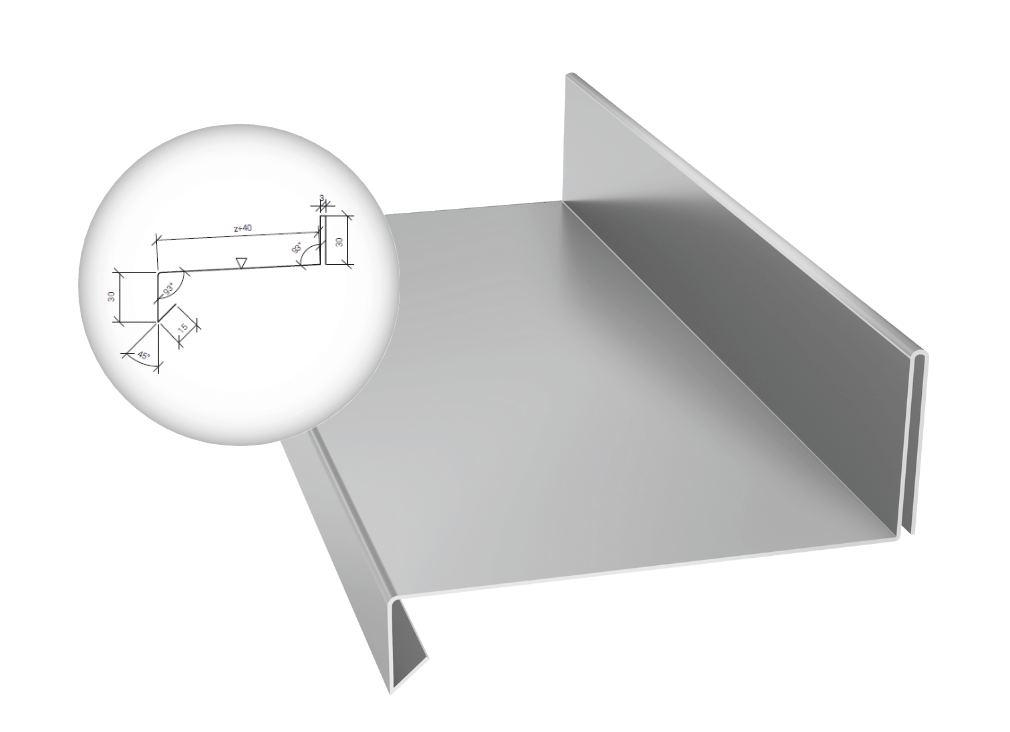

Soklové oplechovanie

OBPI-6

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60	80	100	120
Rozvinutá šírka [mm]	125 + z	145 + z	165 + z	185 + z

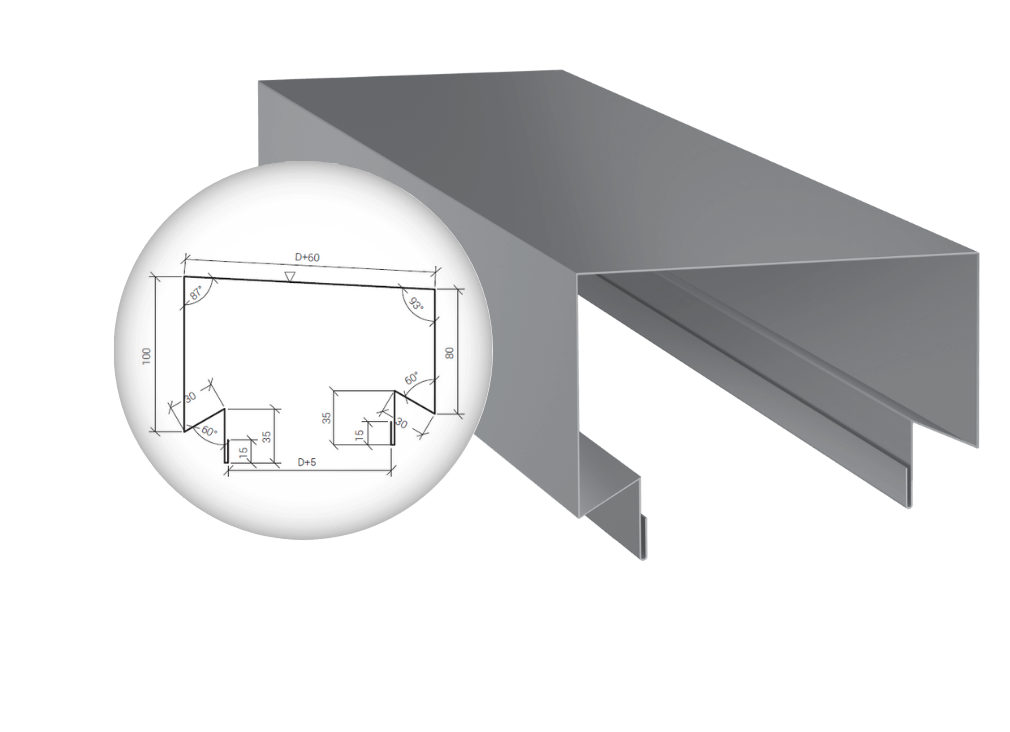

Oplechovanie atiky

OBPI-7

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60	80	100	120
Rozvinutá šírka [mm]	325	345	365	385

Uhlové oplechovanie

OBPI-8

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	–
Rozvinutá šírka [mm]	75 + z1 + z2

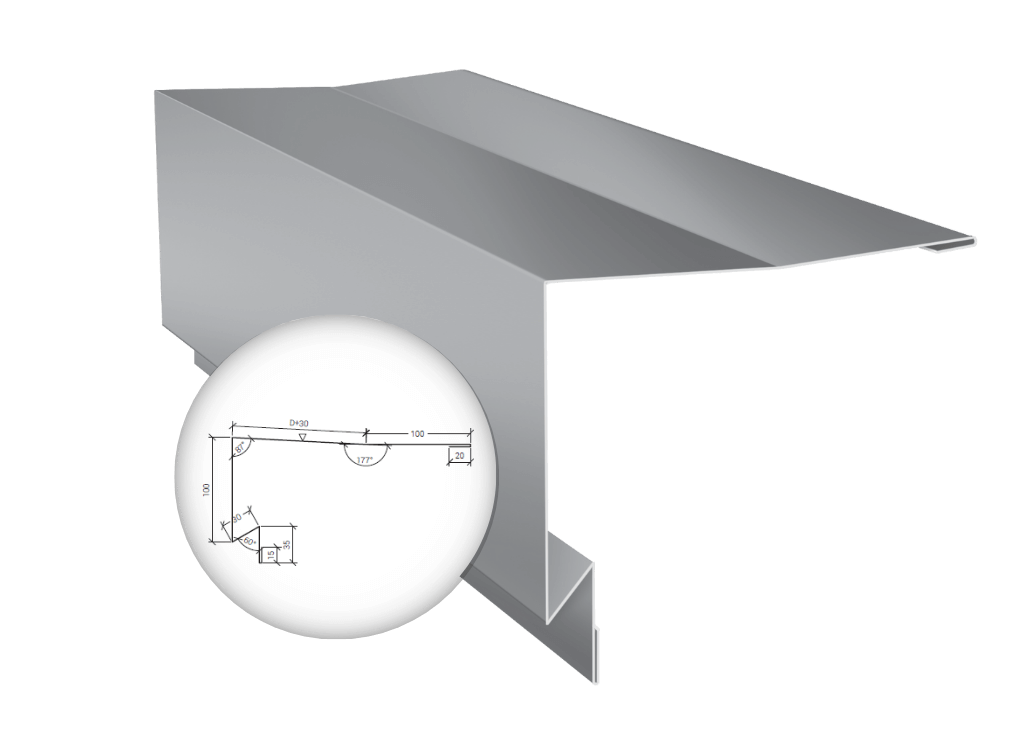

Bočné oplechovanie zavetrovacie

OBPI-9

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40	60	80	100	120	150	160	180	200
Rozvinutá šírka [mm]	240+z	260+z	280+z	300+z	320+z	350+z	360+z	380+z	400+z

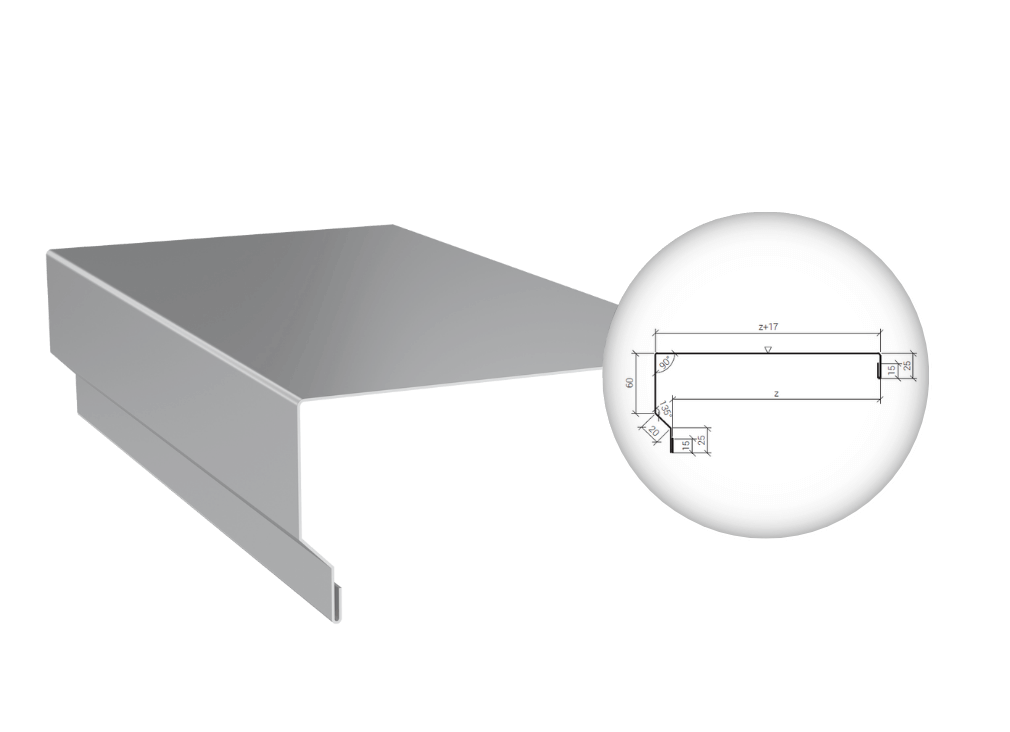

Bočné oplechovanie

OBPI-10

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	178 + z

Krycie oplechovanie A

OBPI-11

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40-200
Rozvinutá šírka [mm]	165

Krycie oplechovanie B

OBPI-12

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40	60	80	100	120	140	150	160	180	200
Rozvinutá šírka [mm]	132	152	172	192	212	232	242	252	272	292

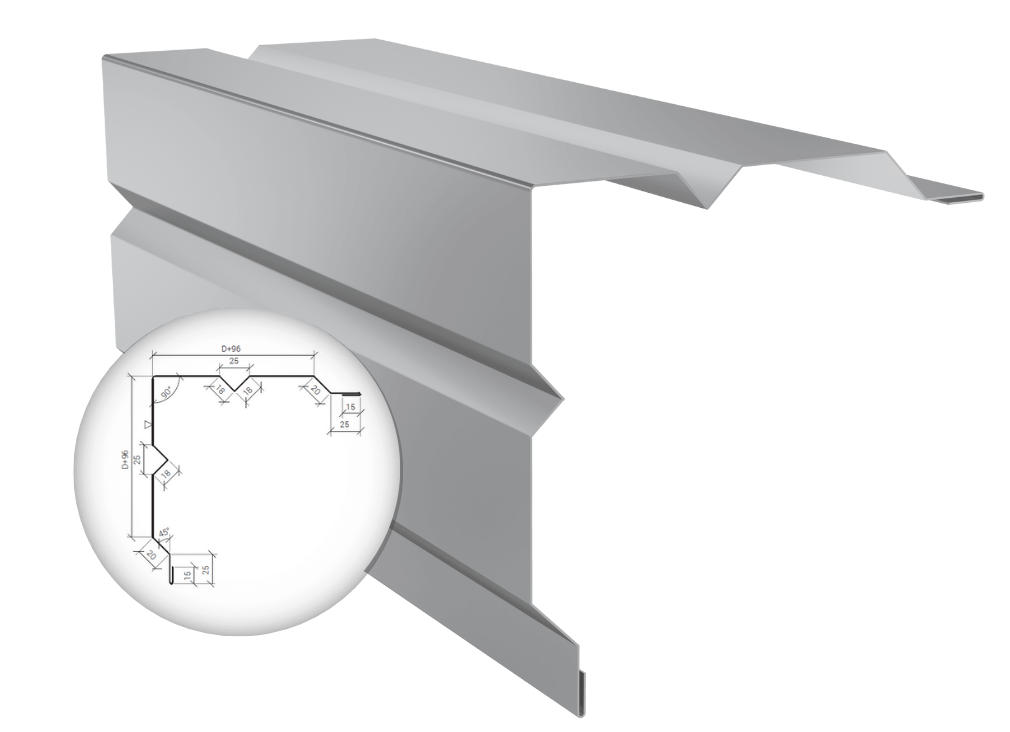

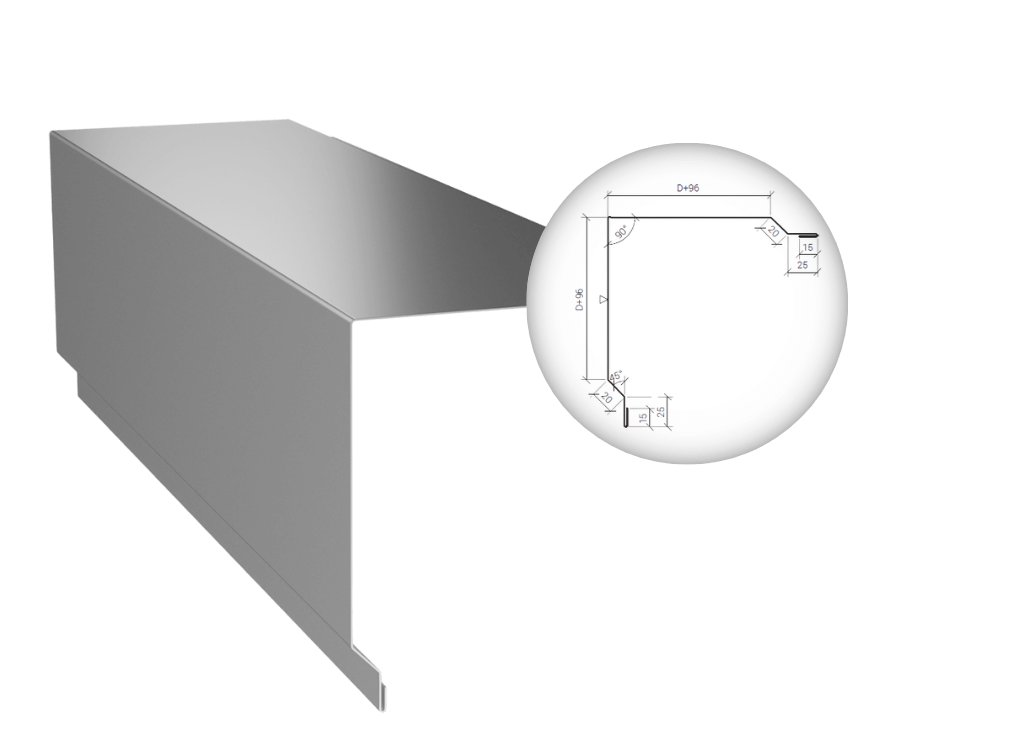

Rohové oplechovanie

OBPI-13

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40	60	80	100	120	140	150	160	180	200
Rozvinutá šírka [mm]	402	442	482	522	562	602	622	642	682	722

Dilatačné oplechovanie

OBPI-14

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	250

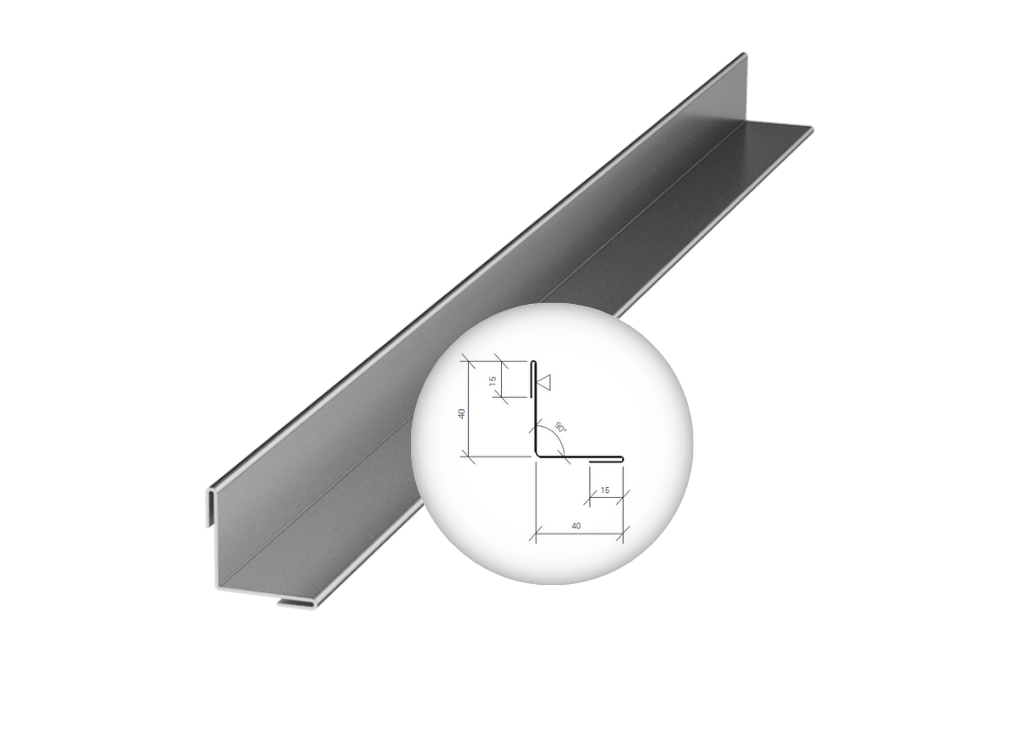

Rohové oplechovanie vnútorné

OBPI-15

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	110

Nadokenné oplechovanie

OBPI-16

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60	80	100	120
Rozvinutá šírka [mm]	170	190	210	230

Parapetné oplechovanie

OBPI-17

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	208 + z

Okenné oplechovanie

OBPI-18

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	60-120
Rozvinutá šírka [mm]	139 + z

Krycie oplechovanie vnútorné

OBPI-19

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40-200
Rozvinutá šírka [mm]	120

Parapetné oplechovanie

OBPI-20

ŠPECIFIKÁCIA

Hrúbka panelu [mm]	40	60	80	100	120	140	150	160	180	200
Rozvinutá šírka [mm]	125	145	165	185	205	225	235	245	265	285
